NDK株式會社差分振蕩器NP3225SBB規格更新資料
　　越來越多的晶體制造商加入研發差分晶體振蕩器的行列,日本電波工業株式會社(NDK晶振)是其中的佼佼者,他們生產的差分晶振產品,不僅封裝尺寸小,可以滿足小型產品的設計需求,主要有LVDS,LV-PECL兩種輸出邏輯.NP3225SBB晶振是NDK公司近期更新的一款型號,并不是最新發布的產品,只是擴展更高的性能和參數,其輸出方式為L(zhǎng)VDS,最高頻率達到170.000MHz,以下是這款料號的詳細參數和特性信息.
主要應用:
　　適用于5G兼容設備,汽車CCD攝像機,圖像處理,存儲器,FPGA,衛星通信地面設備和數字地面電視廣播設備
NDK晶振特點:
　　差分輸出SPXO
　　緊湊尺寸3.2×2.5×0.9mm
　　電源電壓:+2.5V或+3.3V
　　輸出規格:LVDS
　　出色的低相位抖動(Typ.47fs@156.25MHz)
　　絕對最大額定值:電源電壓(VCC)-0.3~+4.0V存儲溫度范圍-55~+125℃

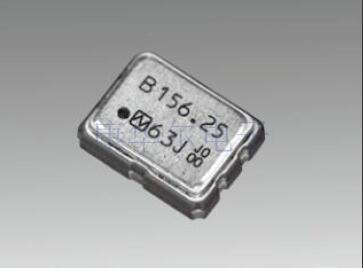

NP3225SBB晶振產品圖

技術指標:

項目/型號	NP3225SBB
輸出規格	LVDS
標稱頻率范圍(MHz)	100~170
整體頻率公差*1	Max.±50×10-6
工作溫度范圍(℃)	-40~+85℃
電源電壓[VCC](V)	+2.5±5%		+3.3±5%
電流消耗	使能(毫安)	+25℃	最高40(待機=VCC或OPEN,RL=100Ω)
	待機(μA)	+25℃	最高30(待機=GND)
輸出電壓	VOD1:VOD2:+0.247~+0.454V(差分輸出電壓)
	?VOD:最大50mV(差分輸出電壓)
	VOS1,VOS2:+1.125~+1.375V(差分輸出電壓)
	?VOS:最大50mV(差分輸出電壓)
上升時間/下降時間	最高0.4(20~80％波形)
對稱度(％)	45~55(在50％波形下)
輸出負載[RL](Ω)	100(差分輸出電壓)
啟動時間(毫秒)	最高10
相位抖動(fs)	+3.3V,+25℃		典型值47(156.25MHz)偏移頻率:12kHz至20MHz
規格編號	NSC5187A			NSC5187B

*1:頻率穩定性包括初始頻率公差,溫度變化和電源變化.

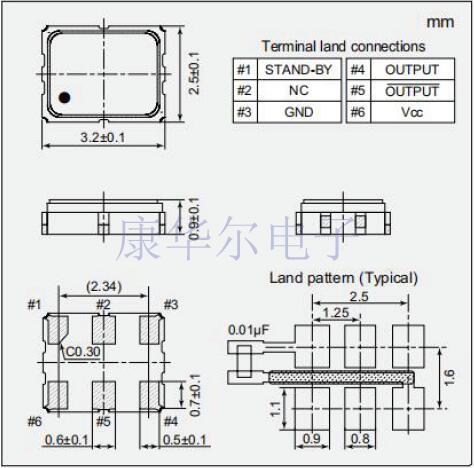

尺寸封裝圖

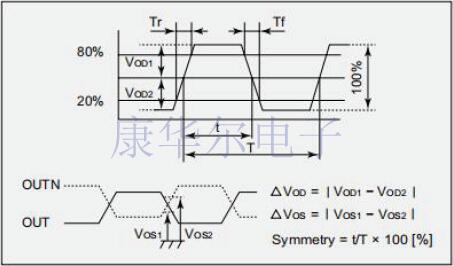

輸出波形

＃1輸入	＃4和＃5輸出
H級(VIH≥0.7Vcc)或OPEN	振蕩輸出ON
等級L(VIL≤0.3Vcc)	高阻抗

待機功能表(三態)

　　訂購進口晶振產品時請注明型號名稱,頻率和規格編號.有關規格的其他問題,請隨時與康華爾電子0755-27838351聯系.
