- 編號：50629167
- 頻率：1.0~125.0MHZ

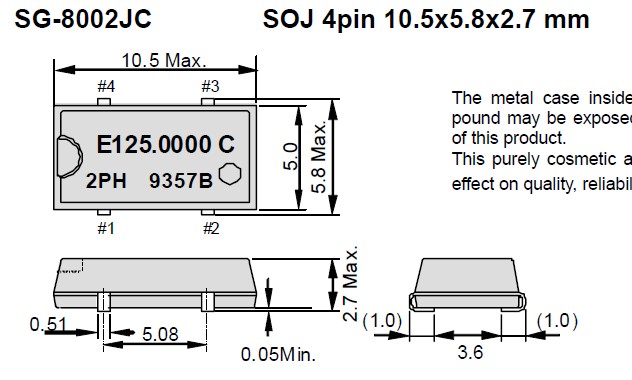

- 尺寸：10.5*5.0mm
貼片晶振,愛普生晶振,SG-8002JC晶振,安卓手機晶振
愛普生有源晶振,SG-8002JC晶振,安卓手機晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15A以下,編帶...
航欄(13).jpg)
貼片晶振,愛普生有源晶振,SG-8002JC晶振,安卓手機晶振, 有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
| 晶振參數 | 符號 | SG-8002JC |
| 標準頻率 | fo | 1.0MHZ to 125.0MHZ |
| 電源電壓 | Vcc | 4.5V~5.5V |
| 存儲溫度 | T_stg | -55℃~+125℃ |
| 工作溫度 | T_use | -20℃~+70℃ |
| 頻率公差 | F_tol | ±50.0 × 10-6 Max |
| 電流消耗 | Icc | 30 mA MAX |
| 輸出當前禁用 | I_dis | 16 mA MAX |
| 靜態電流 | I_std | 50 uA MAX |
| 對稱性 | SYM | 40% to 60% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 3ns Max |
| 啟動時間 | T_str | 10ms Max |
| 頻率老化 | F_aging | ±5.0 × 10-6 / years Max |
.gif)
石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
.jpg)
愛普生以“省、小、精技術”為基礎,通過商品、服務、生產及銷售的每個環節提供被顧客所追求的降低環境負荷的價值.
新的視角:實現能夠改變顧客行為和業務模式的新商品、服務、功能和使用方案,降低環境負荷.
商品:進一步追求商品的小型輕量、節能、可循環和長壽命化,以滿足顧客需求的商品實現生命周期環境負荷減半.
生產:配合“降低總成本活動”和“品質提高活動”,實現高效、低環境負荷的生產工藝,從而奠定降低商品環境負荷的基礎.
環保社區:開展以商品與服務為核心的環保社區活動,為社會的可持續發展而挑戰.
