首頁進口晶振ECS晶振,貼片晶振,CSM-12晶振,ECS-40-S-18-TR晶振

ECS晶振,貼片晶振,CSM-12晶振,ECS-40-S-18-TR晶振

編號：7034149
頻率：4.000MHz

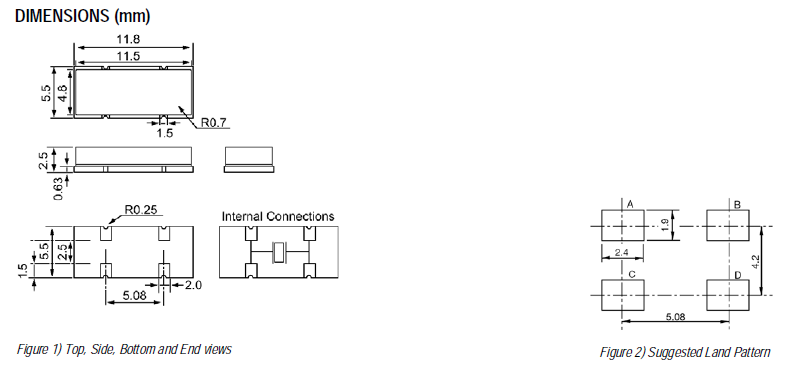

尺寸：11.8*5.5*2.5mm

此款SMD晶體并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率.

分享到

ECS晶振,貼片晶振,CSM-12晶振,ECS-40-S-18-TR晶振.貼片晶振本身體積較小,薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.

石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量；b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

ECS晶振	單位	CSM-12晶振	石英晶振基本條件
標準頻率	f_nom	3.579MHz~30.000MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30×10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.xckfq.com.cn/
頻率溫度特征	f_tem	±50/100×10^-6/	超出標準的規格請聯系我們.
負載電容	CL	10PF~20PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5×10^-6/year Max.	+25°C,第一年

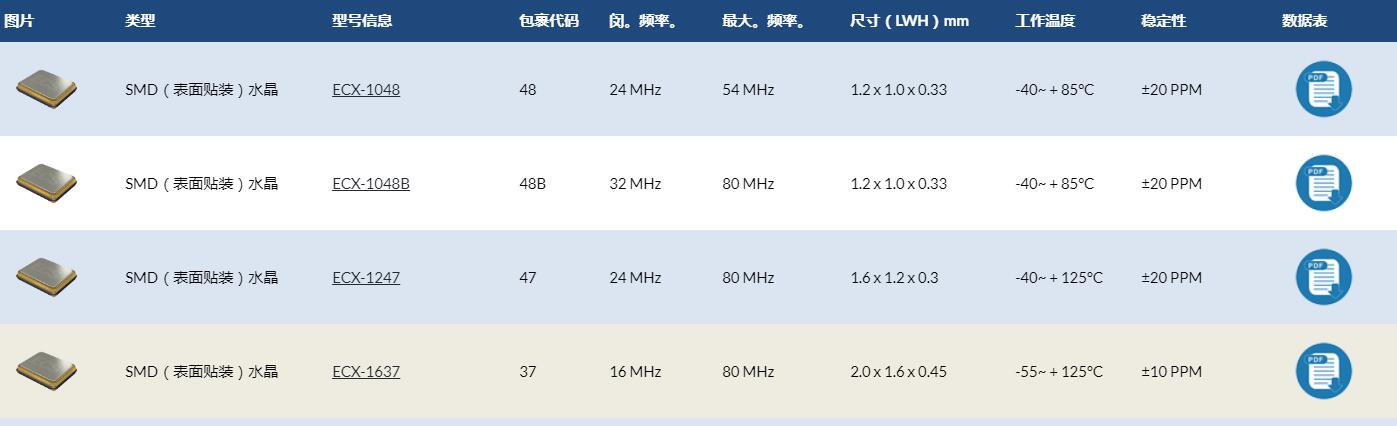

ECS公司KHZ貼片晶振型號表：

ECS貼片MHZ晶振系列原廠代碼表：

原廠編碼	廠家	型號	系列	頻率	工作溫度	封裝	尺寸	高度
ECS-40-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	4MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-40-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	4MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-40-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	4MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-36-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	3.6864MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-36-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	3.6864MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-36-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	3.6864MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-200-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	20MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-200-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	20MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)
ECS-200-S-18-TR	ECS Inc.	CSM-12	MHz Crystal	20MHz	-40°C ~ 85°C	4-SMD	0.465" L x 0.217" W (11.80mm x 5.50mm)	0.098" (2.50mm)

抗沖擊

貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。

輻射

暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。ECS晶振,貼片晶振,CSM-12晶振,ECS-40-S-18-TR晶振

化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。

粘合劑

請勿使用可能導致進口貼片晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）

鹵化合物

請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。

靜電

過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

ECS致力于走在最前沿，擁有各種先進的技術，使我們能夠做到快速、高效地生產石英晶體諧振器產品。作為我們對大會的承諾的一部分技術領先，ECS,inc .擁有設計、部件、工藝、測試、制造和質量與客戶合作，優化生產能力和穩定性產品的設計。ECS晶振,貼片晶振,CSM-12晶振,ECS-40-S-18-TR晶振

ECS公司成立于1980年，是世界上最知名、經驗最豐富的晶振產品制造商之一。通過無鉛認證產品:鉛(鉛)和其他材料(Hg、Cd、Cr+Vl、PBB和PBDE)在RoHS指令中被禁止，低于歐盟所提議的所有適用的物質閾值。ECS公司的產品是通過全球子公司的供應鏈網絡進行戰略性的交付位于主要設計中心，客戶合同制造子公司和主要市場。

ECS晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動，地球溫暖化防止及循環型社會的實現貢獻。與采購單位、供應商等的客戶合作，溫室效應氣體削減，資源的有效利用，努力對晶振,11.8*5.5壓電石英晶體,石英晶振的化學物質的管理強化等。

ECS晶振，作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的產品和服務的產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。

ECS晶振公司自覺遵守有關無源貼片晶振制造環境法律、法規，培養員工的環保意識和能力，持續改進環保績效，優先使用環保型材料、設備及施工工藝，做到污染預防，最終創建具有環保、節能、適宜性特征的優質工程。

重視污染預防，消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效。

美國ECS晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,四腳陶瓷殼晶振不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。
