良好的記錄習慣,記載著我們?nèi)粘Ｉ畹狞c滴,我們的喜怒哀樂,康華爾電子的一位工程師每天養成這樣子的習慣,記錄一天所發生的事,工作中所遇到的各種問題,他的筆記本都已經有好幾個了.做為一名優秀的晶振工程師,不僅僅要為客戶解答使用我們產品時遇到的問題,還會自己經常做總結,把客戶的問題匯總一起后,分享給新老客戶.現在分享一篇應用筆記主要介紹了一種用于任何類型的微控制器接受并行模式晶體的選擇,或BT切晶體,根本或第三泛音模式.

電路描述

大多數芯片包括一個正反饋電阻逆變器設計(典型的1歐姆)的值從100變化到1K歐姆可選的串聯電阻(見圖1).

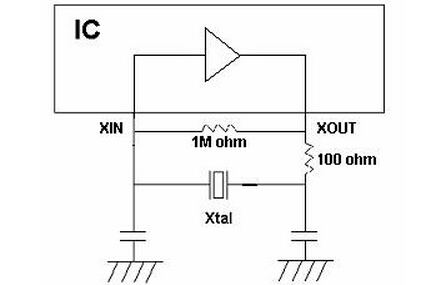

圖1.振蕩電路

它具有一個輸入端口,通常被稱為(XIN)和一個輸出端口(XOUT)這兩個端口之間的晶體連接.大多數芯片的設計與一個選項,無論是由一個外部晶體振蕩器饋送到晶體輸入端口,或與外部晶體.

根據頻率,晶體可作為基本或泛音模式.通常,頻率35 MHz以上要求的價格優勢和交貨第三泛音模式.在并行模式下,該晶體在電抗電感,兩個外部電容C1和C2是必要的相移振蕩的要求.Cl和C2需要晶體是否是在基本模式或泛音模式.Cl和C2的值由芯片制造商指定的變化從6pF為47pF.Cl和C2可能不平衡,例如,平等的價值,但有時在一個特定的比例失調(Cl、C2)為了獲得最佳性能,取決于晶體和放大器的特性和電路板布局.(參見圖2)顯示了一個典型的基本操作模式配置.

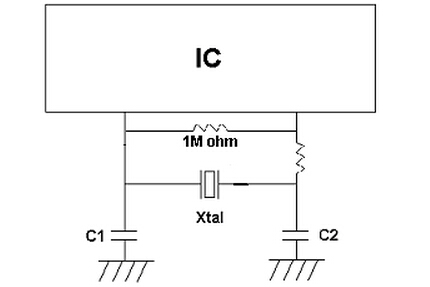

圖2.振蕩電路的基本模式

在泛音模式,一個額外的電感和電容Cc會被要求選擇第三泛音模式而抑制或拒絕的基本模式.選擇在第三泛音晶體電路元件值會和Cc要滿足以下條件：

1.LlC_c元件的串聯諧振電路,在下面的基本頻率,使電路看起來感應基頻.這種條件不利于振蕩的基本模式.

2.LlCc和C2組成在頻率一半的基本和第三泛音頻率之間的并聯諧振電路.這種情況使得電路的電容在第三泛音的頻率,這有利于在所需的泛音模式振蕩.(見圖3).

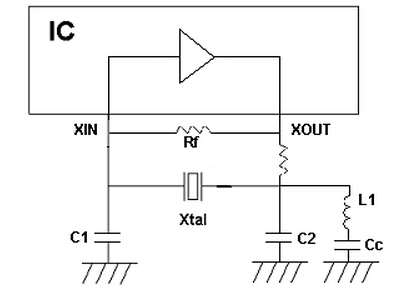

圖3.第三泛音模式的振蕩電路

3.在一個標準的色彩模式,C2值為10pF,到30pF的變化.Cc值應選擇至少10倍價值的C2,其等效cequiv.將約為C2值.

4.不同晶體頻率下的典型值：

25 MHz的4.7uh,6.8uh,8.2uh,l0uh

32 MHz的2.7uh,3.9uh,4.7uh,5.6uh

40 MHz的1.5uh,1.8uh,2.2uH,2.7uh,3.3uh

負阻

為了獲得最佳性能,建議測量振蕩電路的負電阻.如圖4所示,從振蕩電路中增加一個晶體的一端,并在一個低值的開始插入一個可變電阻.用示波器監視波形,并繼續增加插入的虛擬現實(可變電阻)的值,直到電路將在示波器上顯示沒有振蕩信號.振蕩停止代表負電阻的值.這是建議的振蕩電路的負電阻值一般應至少最大ESR的5~10倍.

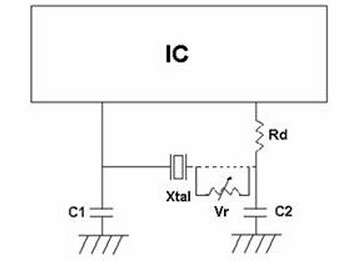

圖4.負電阻的測量

分享是一種美德,就像自己會把好的產品和服務分享給你的朋友一樣,顧客就是我們的朋友,康華爾電子真誠的對待每一位客戶.做為一名經驗豐富的石英晶振工程師,把日常中遇到的問題匯總出來,為客戶解答,把好的資料分享給客戶是一家開心的事.有更多的反饋和建議都可以在我們網站留言,我會為大家一一解答.
