首頁進口晶振 KDS晶振DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振

DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振

編號：38624938
頻率：26MHZ
尺寸：2.0*1.6mm

DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普...

分享到

DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

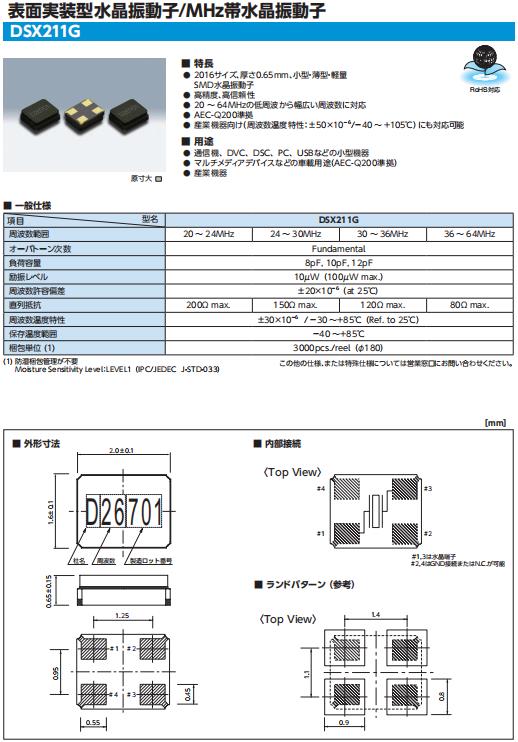

項目	型名	DSX211G
周波數範囲		26MHz
オーバトーン次數		Fundamental
負荷容量		9pF
勵振レベル		10μW（100μW max.）
周波數許容偏差		±10×10−6 （at 25℃）
直列抵抗		200Ω max.	150Ω max.	120Ω max.	80Ω max.
周波數溫度特性		±20×10−6 (−40 ~＋85℃)
保存溫度範囲		−40 ~＋85℃
梱包単位 (1)		3000pcs./reel（φ180）

DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振，自1959年成立以來,我們在大真空KDS晶振總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英晶振設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.

基于我們的座右銘“高質量的進口石英晶體產品,合理的價格,準時交貨,“我們建立了一種高效的生產系統,以確保穩定供應水晶設備,同時保持高質量.大真空的綜合生產系統,從開發、切割和拋光的合成石英無源晶體成品——使我們能夠迅速滿足全球客戶的需求.我們將繼續支持下一代技術作為主要石英設備制造市場提供高滿意度的質量、成本和交付.

DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振，大真空KDS晶振針對進口石英SMD晶振產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.

社會責任

大真空組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.

遵守法律和監管要求

大真空觀察法規和監管要求,從事環保產品的開發.

＜石英晶體諧振器＞

如果過大的激勵電力對石英晶體諧振器,進口音叉晶體外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.

讓諧振器振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.

＜晶體振蕩器＞

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.DSX211G陶瓷貼片晶體,KDS晶振,1ZZCAA26000AB0A晶振.

有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接.關于個別機型請確認宣傳冊、規格書.

注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.

如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.

如果過大的激勵電力對無源諧振器外加電壓,有可能導致特性老化或損壞,因此請在晶體濾波器的輸入電平在−10dBm以下的狀態下使用.
