首頁歐美晶振ILSI晶振,I589晶振,TCXO晶振

ILSI晶振,I589晶振,TCXO晶振

編號：62102129
頻率：13~52MHz

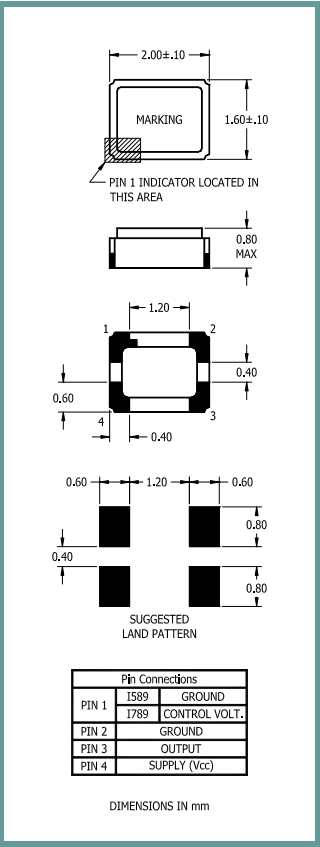

尺寸：2.0*1.6*0.8mm

2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC...

分享到

　 ILSI晶振,I589晶振,TCXO晶振.貼片石英晶振,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
　有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

ILSI America成立于1987年,其使命是成為世界級的ILSI供應商.頻率控制產品.通過有機增長和戰略收購,美國ILSI晶振現在是廣泛設計,制造和供應的全球領導者,涵蓋四個品牌的組件:ILSI,MMD,Ecliptek和Oscilent.美國晶振ILSI滿足廣泛的要求,滿足OEM和CEM的嚴格標準.通過以下產品在許多垂直市場的客戶:石英晶體,晶體振蕩器,MEMS振蕩器,TCXO,VCXO,OCXO,濾波器和諧振器.

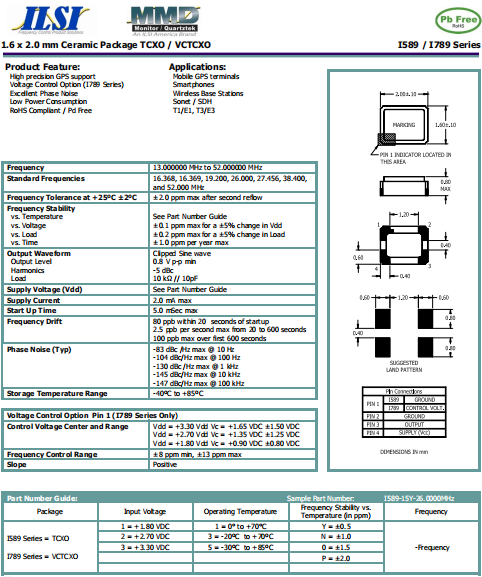

型號	符號	I589
輸出方式	-	Clipped Sine wave
輸出頻率范圍	fo	13~52MHz
電源電壓	V_CC	+1.8V~+3.3V
頻率公差（含常溫偏差）	f_tol	±2.0ppm
保存溫度范圍	T_stg	-40℃~+85℃
運行溫度范圍	T_use	0℃~+70℃ -20℃~+70℃ -30℃~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	10pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

輸出負載

建議將輸負載安裝在盡可能靠近石英晶體振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個智能穿戴晶振產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

對我們的有源晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

ILSI集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

ILSI晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,緊急事件做好充分準備,以便及時做出反應.

ILSI晶振集團將確保其進口低電壓振蕩器產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒? 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.ILSI晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
