首頁各類時計產品有源晶振,愛普生晶振,SG-3030JF晶振,32.768K貼片晶振,SG-3030JF 32.7680KB0:ROHS
- 編號：32077606
- 頻率：32.768kHz

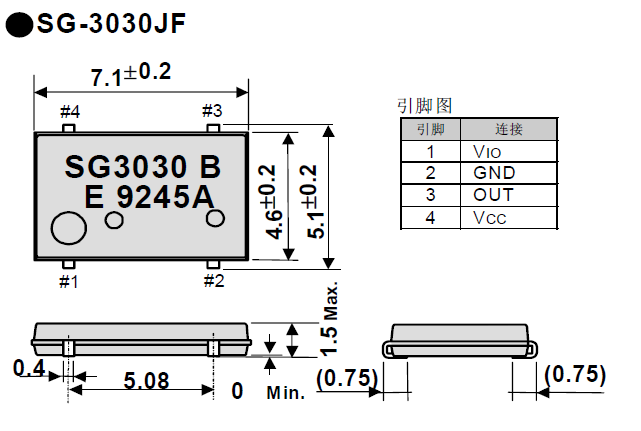

- 尺寸：7.1x5.1x1.5mm詳細瀏覽PDF文檔
有源晶振,愛普生晶振,SG-3030JF晶振,32.768K貼片晶振,SG-3030JF 32.7680KB0:ROHS
石英晶體振蕩器,SG-3030JF晶振,"SG-3030JF 32.7680KB0:ROHS",32.768K貼片晶振,頻率范圍:32.768kHz.外部尺寸規格:7.1x5.1x1.5 mm,SG-3030/3040JF,C-MOS IC 的使用可降低功耗,應用數字消費類電子產品,PC/PC外圍設備, 其...
.jpg)
石英晶體振蕩器,SG-3030JF晶振,32.768K貼片晶振,"SG-3030JF 32.7680KB0:ROHS",超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性.
| 愛普生晶振項目 | 符號 | 規格說明 | 條件 | |
| SG-3030LC/JF/JC | SG-3040LC/JC | |||
| 輸出頻率范圍 | f0 | 32.768kHz | ||
| 電源電壓 | Vcc | 1.5V to 5.5V | 0.9V to 3.6V | |
| 接口電源電壓 | Vio | 1.5V to 5.5V | 0.9V to 3.6V | |
| 儲存溫度 | T_stg | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C to +85°C | ||
| 頻率穩定度 | f_tol | 5±23×10-6 |
+25 °C,Vcc=3.3V (SG-3040:Vcc=1.2V) |
|
| 頻率溫度特征 | fo-Tc | +10×10-6 /-120×10-6 |
-20°C to +70° C (+25°C 為基準溫度) |
|
| 頻率電壓特征 | fo-Vcc | 2×10-8/V Max | 5×10-8/V Max | +25°C |
| 功耗 | lcc | 2μA Max. | 3.1μA Max. | 3.3V,無負載條件 |
| 占空比 | SYM | 45% to 55% |
1/2 Vcc(Vio) 級別(SG-3040:Vio1.2V to3.6V) |
|
| 輸出電壓 | VoH | Vio-0.4V Min. | loH=0.4mA (SG-3040:Vio1.2V to 3.6V | |
| VOL | 0.4V Max | lol=0.4mA (SG-3040:Vio1.2V to 3.6V | ||
| 輸出負載條件(CMOS) | L_CMOS | 15pF Max. | CMOS 負載 | |
| 上升/下降時間 | tr/tf | 200ns Max. | 100ns Max. |
CMOS 負載:20% Vcc(Vio)to 80% Vcc(Vio)極, (SG-3040:Vio=1.2V to 3.6V) |
| 振蕩啟動時間 | t_str | 1s Max. | 3s Max. |
電源電壓最低時,所需時間為0秒 +25 °C(SG-3030:Vcc=2.0Vto5.0V) |
| 頻率老化 | f_aging | ±5 ×10-6 / 年 Max |
+25°C,第一年 Vcc=3.3V |
|
.gif)

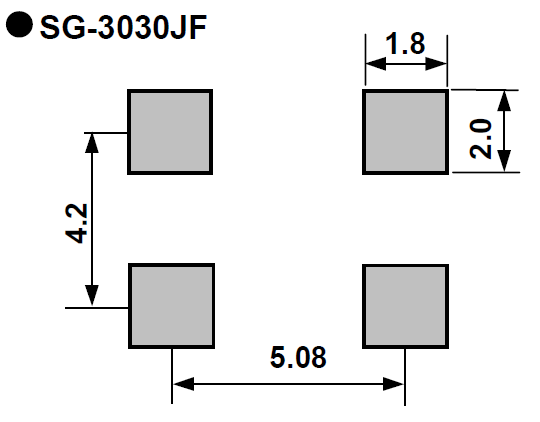

推薦焊盤尺寸
.jpg)
"SG-3030JF 32.7680KB0:ROHS",大部份的石英晶振產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當?shù)亩x及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.
