首頁汽車電子產品美國CTS貼片晶振,GA324無源晶振,3225石英晶體諧振器

美國CTS貼片晶振,GA324無源晶振,3225石英晶體諧振器

編號：79615511
頻率：12.0~120.0MHZ
尺寸：3.2*2.5mm

美國CTS貼片晶振,GA324無源晶振,3225石英晶體諧振器,SMD晶振3225mm尺寸,2520mm,2016mm等尺寸,在生產工藝上采用了高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位...

分享到

美國CTS貼片晶振,GA324無源晶振,3225石英晶體諧振器,SMD晶振3225mm尺寸,2520mm,2016mm等尺寸,在生產工藝上采用了高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

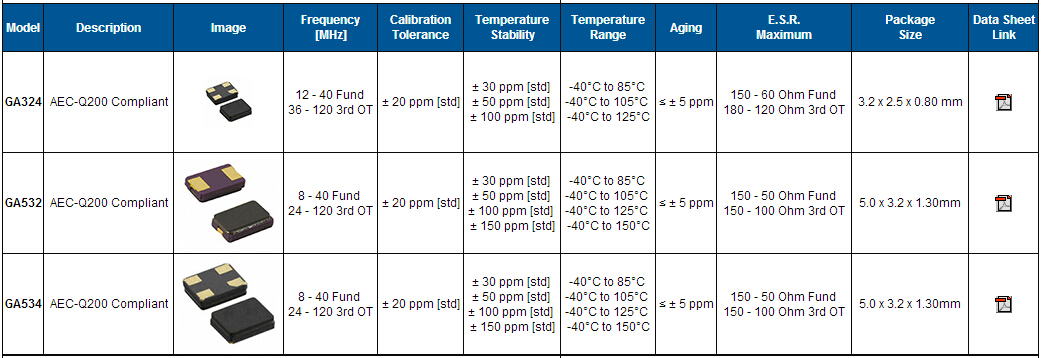

晶振規格參數	型號GA324
頻率范圍	12.0 MHz to 120.0 MHz
頻率公差25℃	±20 ppm, ±30 ppm, ±50 ppm
儲存溫度	-40°C to +125°C
工作溫度	-40°C to +85°C ,-40°C to +105°C ,-40°C to +125°C
等效串聯電阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120.000 MHz	100 Ohms maximum
負載電容	10pF, 12pF, 16pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商,CTS是驕傲的100年的遺產,卓越創新產品和工程.已經建立的全球足跡,CTS產品是利用先進的技術生產的高能力和專門的人員.CTS可以找到產品和服務在一個worldwide-Everywhere多樣的應用程序.每天.
我們所做的/策略：
使用我們的廣泛的工程材料技術和應用能力,我們開發定制產品服務全球和多樣化的客戶群有復雜的需求.我們的增長戰略包括相關計劃正在進行新產品介紹,地理市場擴張,擴大我們的客戶群和目標戰略并購,增加股東價值.
組件和傳感器部分：
我們設計和制造一個廣泛的車輛傳感器和執行機構用于動力系統、安全、燃料和排放控制系統;陶瓷和水晶型工程電子元器件主要用于無線通信基礎設施設備;壓電材料、熱管理和resistive-based組件用于醫療,國防和航空航天、計算機、消費品和工業設備的應用程序.

1.解析目的與步驟

a) 實際量測電路板上頻率波型與公差.

(Crystal on board test to verify tolerance and waveform)

b) 量測振蕩電路負性電阻值 –R .

(Measure the Negative Resistance(-R) of the oscillation circuit)

c) 調整C1 C2電容以得到更大的頻率變化寬裕度.

(Modify the C1,C2 to obtain bigger allowance)

d) 根據以上電路板量測數據建議適當振蕩子規格.

(Suggest the crystal specification based on above test)

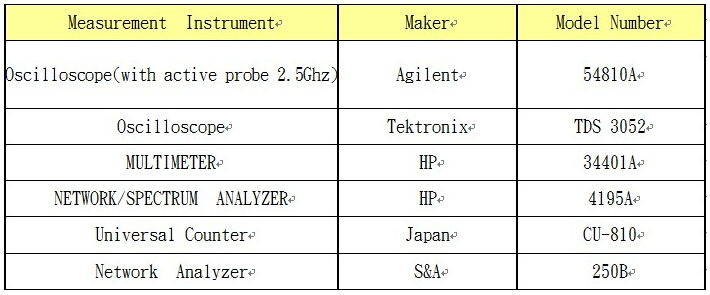

2.分析過程中使用到之設備

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而CTS電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,CTS電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「CTS電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
